Scatola per la scansione delle carte stampata in 3D

Stampa la scatola che ho progettato per scansionare le carte con il telefono. Prepara il supporto, evita i riflessi e controlla ogni risultato in Eyevo.

Posiziona il telefono sopra l'apertura per la fotocamera e fai scivolare una carta nell'imbuto. Controlla il risultato prima di inserire la carta successiva. La scatola mantiene stabile la postazione; ogni carta va inserita manualmente.

La mia scatola per scanner stampata, in uso con Eyevo. — Julian Beck

MakerWorld Printables

Un accessorio opzionale che puoi stampare autonomamente. Puoi usare Eyevo senza la scatola.

Prima di iniziare

Scatola stampata, telefono con Eyevo e alcune carte di prova.

Passo dopo passo

Allinea il telefono e la fotocamera

Posiziona la scatola su una superficie stabile, con la fotocamera del telefono sopra l'apertura. Controlla che l'area della carta sia libera e a fuoco. Regola la posizione del telefono prima di iniziare.
Controlla la luce con alcune carte

Pulisci l'obiettivo e prova carte normali, in bustina e olografiche. Sposta la luce o ruota la scatola se i riflessi coprono l'illustrazione o il testo.
Inserisci una carta alla volta

Fai scivolare delicatamente una carta nell'imbuto fino al vassoio. Attendi il risultato di Eyevo e risolvi le corrispondenze incerte prima di continuare. La scatola non alimenta le carte automaticamente.
Controlla i risultati prima di salvare

Confronta l'espansione, il numero da collezione e la lingua con le tue carte. Scegli personalmente la versione e la variante olografica corrette: un'illustrazione familiare non determina la finitura. Controlla le quantità quando aggiungi le carte verificate a una collezione.

iOS Controlla la sessione di scansione prima di salvare le carte.

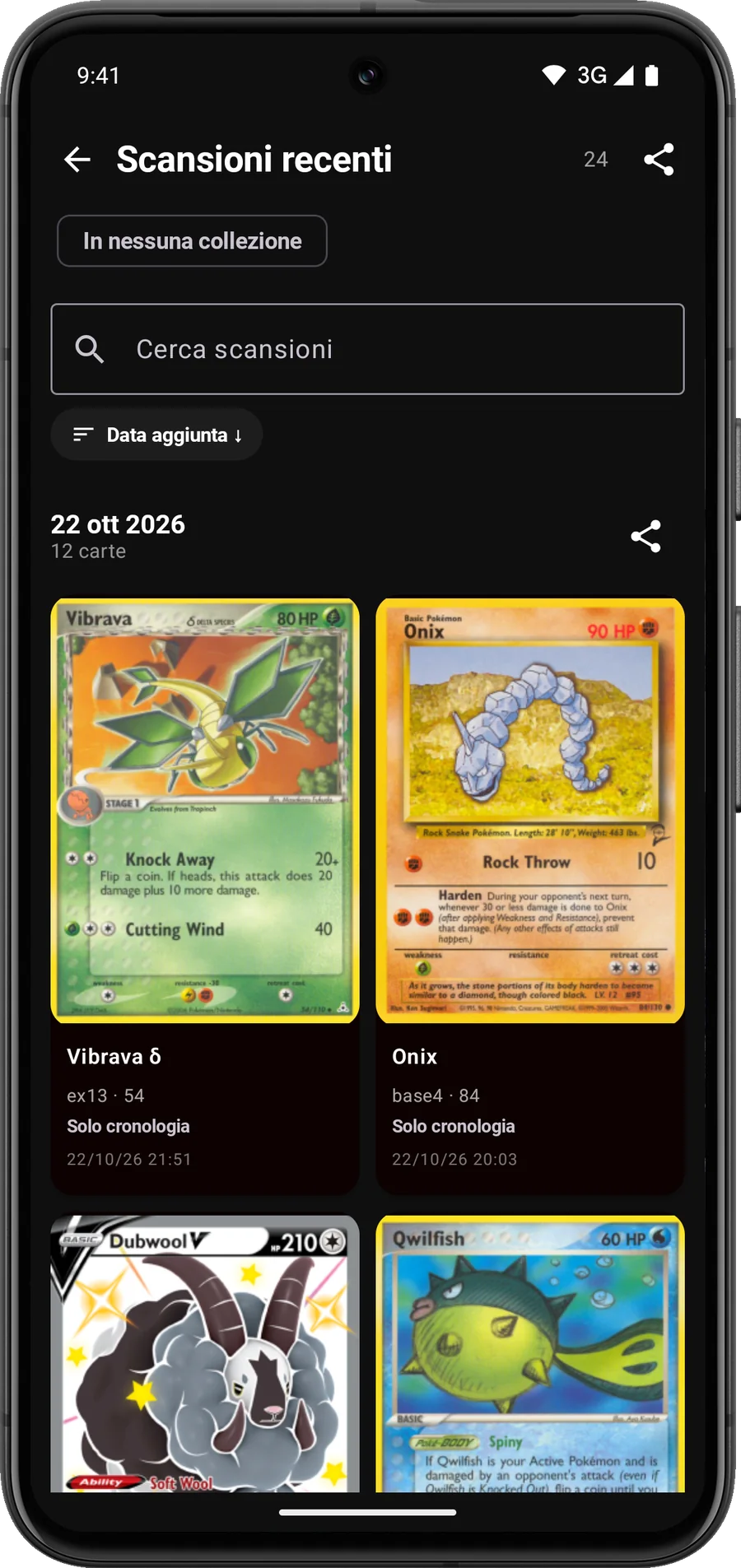

Android Controlla le carte scansionate di recente prima di aggiungerle.
Svuota il vassoio

Spingi fuori il vassoio estraibile dal retro oppure solleva quello con caricamento dall'alto. Rimuovi il telefono prima di smontare il supporto in due parti.

Perché ho progettato la mia scatola

Sono Julian Beck, lo sviluppatore di Eyevo. Il vassoio precedente era scomodo da rimuovere, quindi ho progettato una scatola con un'apertura posteriore per spingerlo fuori, uno scivolo più ripido e un supporto in due parti che si ripone nella scatola chiusa.

Luce, bustine e carte riflettenti

Usa una luce diffusa invece del riflesso diretto di una lampada. Le bustine e le finiture olografiche possono creare riflessi, quindi ripeti la prova quando cambi tipo di carta. Se possibile, lascia le carte protette nelle bustine; non forzarle mai nell'imbuto.

Scegli la versione da stampare

Scegli un vassoio estraibile o con caricamento dall'alto e un supporto pieghevole in due parti o in un unico pezzo. Il profilo PLA testato utilizza un ugello da 0.4 mm e strati da 0.2 mm, senza supporti, viti o colla. La base da 190 mm non entra nel piano da 180 mm di A1 mini. Controlla il profilo e la tua stampante prima di stampare.

Montaggio e scansione

Scansione di carte reali, seguita da un'animazione del montaggio. Posiziona ogni carta a mano; la scatola non alimenta le carte automaticamente. Il video è senza audio.

Parti, vassoio e sistemazione

Le quattro parti stampate: base, vassoio per le carte, montante e piastra per il telefono — Le quattro parti della versione pieghevole. Foto della mia stampa.

Scatola per scanner stampata con il vassoio per le carte estratto dalla parte anteriore — Il vassoio estraibile può essere spinto dal retro. Foto della mia stampa.

Rendering della scatola per scanner riposta, con la piastra per il telefono usata come coperchio — Il supporto in due parti si ripone all'interno; la piastra per il telefono diventa il coperchio. Rendering.

Ottieni i file di stampa

Scegli il vassoio e il supporto su MakerWorld o Printables. Le pagine contengono le parti STL, i progetti P1S 3MF e le note di stampa aggiornate.

Profilo di stampa su MakerWorld File su Printables

Controlla il risultato

La postazione è pronta per scansionare le carte e aggiungerle alla collezione dopo averle controllate.

Domande frequenti

Mi serve la scatola per usare Eyevo?

No. È un supporto per telefono con vassoio opzionale. Eyevo scansiona anche senza.

Scansiona un'intera pila in una volta?

No. Inserisci le carte singolarmente, attendi ogni risultato e controlla le corrispondenze prima di salvare.

Il mio telefono è compatibile?

Controlla le dimensioni del modello e la posizione della fotocamera. La fotocamera deve allinearsi con l'apertura e mettere a fuoco la carta. La sola dimensione dello schermo non conferma la compatibilità.

Posso lasciare le carte nelle bustine?

Il progetto consente l'uso delle bustine. Controlla che le tue scorrano liberamente e regola la luce per evitare riflessi.
