Caja escáner de cartas impresa en 3D

Imprime la caja que diseñé para escanear cartas con el móvil. Móntala, evita los reflejos y revisa cada resultado en Eyevo.

Coloca el móvil sobre la ventana de la cámara y desliza una carta por el embudo. Comprueba su resultado antes de introducir la siguiente. La caja mantiene el montaje estable; cada carta la introduces tú.

Mi caja de escaneo impresa en uso con Eyevo. — Julian Beck

MakerWorld Printables

Un accesorio opcional que puedes imprimir tú mismo. Puedes usar Eyevo sin la caja.

Antes de empezar

Caja impresa, móvil con Eyevo y algunas cartas de prueba.

Paso a paso

Alinea el móvil y la cámara

Coloca la caja sobre una superficie estable con la cámara del móvil sobre la ventana. Comprueba que la zona de la carta no tiene obstáculos y está enfocada. Ajusta el móvil antes de empezar.
Comprueba la luz con algunas cartas

Limpia el objetivo y prueba cartas normales, enfundadas y holo. Mueve la luz o gira la caja si los reflejos tapan la ilustración o el texto.
Introduce una carta cada vez

Desliza con cuidado una carta por el embudo hasta la bandeja. Espera el resultado de Eyevo y resuelve las coincidencias dudosas antes de continuar. La caja no introduce las cartas automáticamente.
Revisa los resultados antes de guardar

Compara la colección, el número de colección y el idioma con tus cartas. Elige tú la impresión y la variante foil correctas; una ilustración conocida no determina el acabado. Comprueba las cantidades al añadir las cartas revisadas a una colección.

iOS Revisa la sesión de escaneo antes de guardar las cartas.

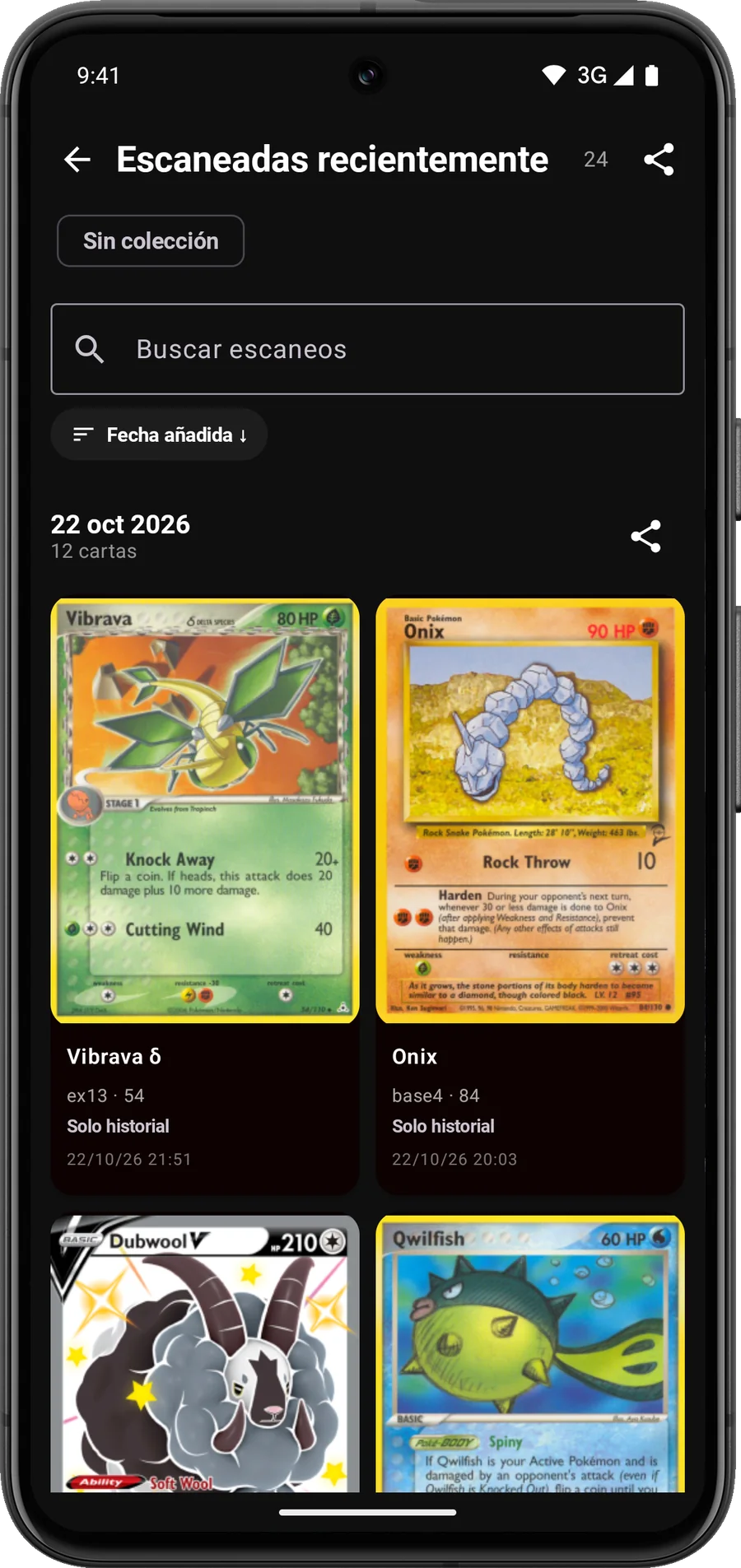

Android Comprueba las cartas escaneadas recientemente antes de añadirlas.
Vacía la bandeja

Empuja la bandeja extraíble desde la parte trasera o levanta la bandeja de carga superior. Retira el móvil antes de desmontar el soporte de dos piezas.

Por qué diseñé mi propia caja

Soy Julian Beck, el desarrollador de Eyevo. Mi bandeja anterior era incómoda de sacar, así que diseñé mi propia caja con una abertura trasera para empujar, una rampa más inclinada y un soporte de dos piezas que se guarda dentro de una caja cerrada.

Luz, fundas y cartas reflectantes

Usa luz difusa en lugar del reflejo directo de una lámpara. Las fundas y el foil pueden provocar reflejos, así que vuelve a probar al cambiar de tipo de carta. Mantén enfundadas las cartas protegidas siempre que sea posible; nunca las fuerces a pasar por el embudo.

Elige la versión para imprimir

Elige una bandeja extraíble o de carga superior, y un soporte plegable de dos piezas o de una sola pieza. El perfil de PLA probado usa una boquilla de 0,4 mm y capas de 0,2 mm, sin soportes, tornillos ni pegamento. La base de 190 mm no cabe en la cama de 180 mm de una A1 mini. Comprueba el perfil y tu impresora antes de imprimir.

Montaje y escaneo

Escaneo de cartas reales, seguido de una animación del montaje. Coloca cada carta a mano; la caja no introduce las cartas automáticamente. El vídeo no tiene sonido.

Piezas, bandeja y almacenamiento

Las cuatro piezas impresas: base, bandeja de cartas, mástil y placa del teléfono — Las cuatro piezas de la versión plegable. Foto de mi impresión.

Caja de escaneo impresa con la bandeja de cartas extraída por la parte delantera — La bandeja extraíble se puede empujar desde atrás. Foto de mi impresión.

Render de la caja de escaneo guardada, con la placa del teléfono como tapa — El soporte de dos piezas se guarda dentro; la placa del teléfono hace de tapa. Render.

Descarga los archivos de impresión

Elige tu bandeja y tu soporte en MakerWorld o Printables. Las publicaciones contienen las piezas STL, los proyectos 3MF para P1S y las notas de impresión actuales.

Perfil de impresión en MakerWorld Archivos en Printables

Comprueba el resultado

Tu montaje está listo para escanear y añadir las cartas revisadas a tu colección.

Preguntas frecuentes

¿Necesito la caja para usar Eyevo?

No. Es un soporte para el móvil y una bandeja opcionales. Eyevo también escanea sin ella.

¿Escanea un mazo entero a la vez?

No. Introduce las cartas de una en una, espera cada resultado y revisa las coincidencias antes de guardar.

¿Cabrá mi móvil?

Comprueba las dimensiones del modelo y la posición de la cámara. La cámara debe quedar alineada con la ventana y enfocar la carta. El tamaño de la pantalla por sí solo no confirma la compatibilidad.

¿Puedo dejar las fundas puestas?

El diseño admite fundas. Comprueba que las tuyas se deslizan sin problemas y ajusta la luz para evitar reflejos.
